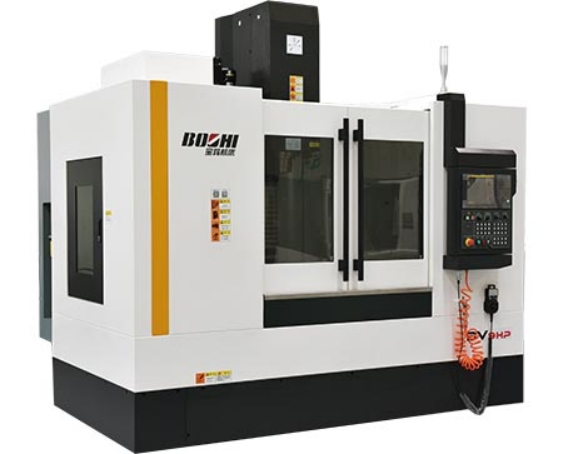

BV11HP沉载立式加工中心 ，选取FANUC 0i-MF(5)数控系统 ，三轴大跨距滚柱线轨（Z轴六滑块） ，高强主轴、圆盘刀库、内置后排双螺旋排屑器。拥有高刚性、沉载、高精特点。
产品特点：
1）Y轴跨距加大 ，可预防鞍座悬垂问题 ，增长加工的不变性。
2）BV11HP标配选取广域伺服主电机和强力主轴 ，可实现强力加工。
3）主轴箱双边六滑块设计 ，刚性更强 ，Z轴无配沉平衡设计 ，配刹车伺服电机 ，能预防配沉平衡系统在现实加工中所产生的震荡 ，提升Z轴的加工精度。
4）标配BT40×24圆盘刀库 ，换刀不变靠得住。
5）机内配双螺旋后排 ，有冲屑 ，清洁方便高效 ，适合自动化加工
6）机内配双照明LED灯 ，给用户加工提供方便 ；标配气枪 ，方便机床算帐。
7）标配储气罐 ，有效解决用户气压不不变引起的卡刀问题。
8）整机选取全封关防护结构 ，防护机能优。
合用行业：
合用于汽车、模具、通讯、医疗器材、仪器仪表等行业。
|
项 目 |
单元 |
BV11HP |
|
|
工作台 |
表形尺寸（W×L） |
mm×mm |
620×1300 |
|
T型槽 |
mm |
5-18（H8） |
|
|
T型槽间距 |
mm |
100 |
|
|
最大承沉 |
kg |
1000 |
|
|
主轴 |
主轴锥孔 |
|
BT40 |
|
主轴功率 |
kW |
11/15 |
|
|
主轴转快 |
r/min |
8000 |
|
|
拉钉型号 |
|
MAS 403 P40T-Ⅰ |
|
|
行程 |
左右行程（X向） |
mm |
1150 |
|
前后行程（Y向） |
mm |
650 |
|
|
高低行程（Z向） |
mm |
650 |
|
|
加工领域 |
主轴中心至立柱导轨距离 |
mm |
705 |
|
主轴端面至工作台面距离 |
mm |
150-800 |
|
|
进给 |
最高进给快率（X/Y/Z） |
mm/min |
10000 |
|
急剧移动快率（X/Y/Z） |
m/min |
36/36/32 |
|
|
X、Y、Z轴电机功率 |
kW |
≥3 |
|
|
刀库 |
刀库容量（把） |
pcs |
24(圆盘刀库) |
|
最大刀具沉量 |
kg |
8 |
|
|
最大刀具尺寸 |
mm |
Φ75×300 |
|
|
精度 |
定位精度 |
mm |
0.01 |
|
沉复定位精度 |
mm |
0.008 |
|
|
其他 |
电源 |
kVA |
26 |
|
机床毛沉 |
kg |
8800 |
|
|
机床净沉 |
kg |
8300 |
|
|
气源流量（ANR） |
L/min |
350 |
|
|
气压 |
MPa |
0.6-0.8 |
|
|
体积（长×宽×高） （不含排屑器） |
mm |
3300× 3500×3100 |
|
